MENGGUNAKAN APLIKASI StarUML

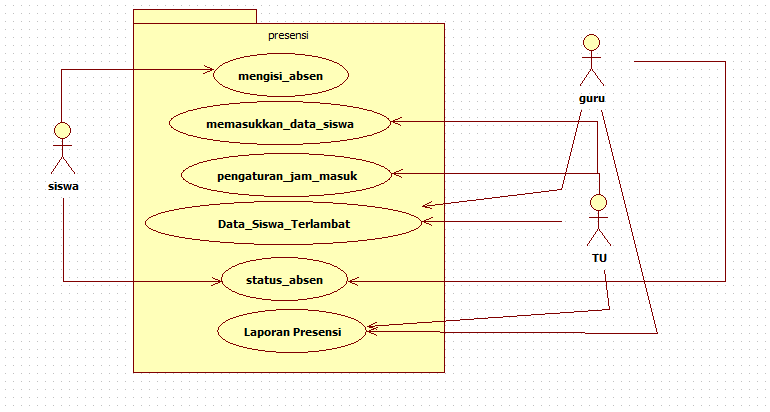

1.
Use Case
merupakan
diagram untuk memodelkan aspek perilaku sistem. .
Use case ini terdiri dari :
-
Aktor : pemakai sistem atau sesuatu yang
berinteraksi dengan sistem yang merepresentasikan pesan, bukan pemakai
individual
-
Use case : cara spesifik penggunaan sistem oleh
aktor
2.
Class Diagram
menggambarkan struktur dan deskripsi class, package dan objek
beserta hubungan antar
satu sama lain
Class
Diagram meliputi:
1.
Nama
berfungsi
untuk member identitas pada sebuah kelas
2.
Atribut
fungsinya
adalah untuk member karakteristik pada
data yang dimiliki suatu objek di dalam kelas
3.
Operasi
fungsinya
adalah memberikan sebuah fungsi ke sebuah objek
3.
Activity Diagram
menggambarkan
berbagai alur aktivitas dalam sistem yang sedang dirancang, bagaimana
masing-masing alur berawal, decision yang mungkin terjadi, dan bagaimana mereka
berakhir
Keterangan:
Include : kelakuan yang harus
terpenuhi pada event yang terjadi
---- merupakan Extend : kelakuan
yang hanya dijalankan dibawah kondisi tertentu
4.
Sequence Diagram
sequence
diagram menggambarkan alur dari logika di dalam sistem secara visual, sehingga
memungkinkan untuk menyimpan dan memvalidasi logika. Sequence diagram juga
digunakan secara umum untuk keperluan analisis dan desain.
